Siemens Wincc Unified Faceplate 적용해보기_1

안녕하세요



오늘은 Wincc Unified의 기능중 하나인 Faceplate를 사용하는 방법을 알아보겠습니다.



Faceplate란 어떤 버튼이나 램프의 묶음을 하나의 그룹으로 지정해서 재사용이 가능하게끔 만드는 기능이라고 생각하시면 됩니다.

---

1. Faceplate 생성

먼저 Faceplate로 지정할 버튼을 만들어 보겠습니다.

저는 Motor의 정/역 동작을 할 수 있는 간단한 버튼을 만들었습니다.



만들어놓은 버튼들을 모두 선택한 뒤 마우스 우클릭 - Create faceplate를 선택합니다.



그럼 아래 그림과 같은 창으로 이동이 되는데요

이곳은 faceplate의 각종 설정을 할 수 있는 공간입니다.



먼저 우측상단에 [x]표시를 눌러 도움말을 해제합니다.



그럼 여러개의 창이 나타나는데요.

거기서 [Tag Interface]로 들어간 후 아래와 같이 필요한 태그를 생성합니다.

(저는 단순히 모터 정/역에 대한 동작만 구성할 예정이므로 Run , stop에 대한 태그만 생성했습니다)



그 다음은 [Property Interface]로 들어간 후 Motor Name Tag를 생성합니다.



여기까지 하시면 태그설정에 대한 부분은 완료됩니다.

이제 버튼에 만들어 놓은 태그를 넣어보겠습니다.

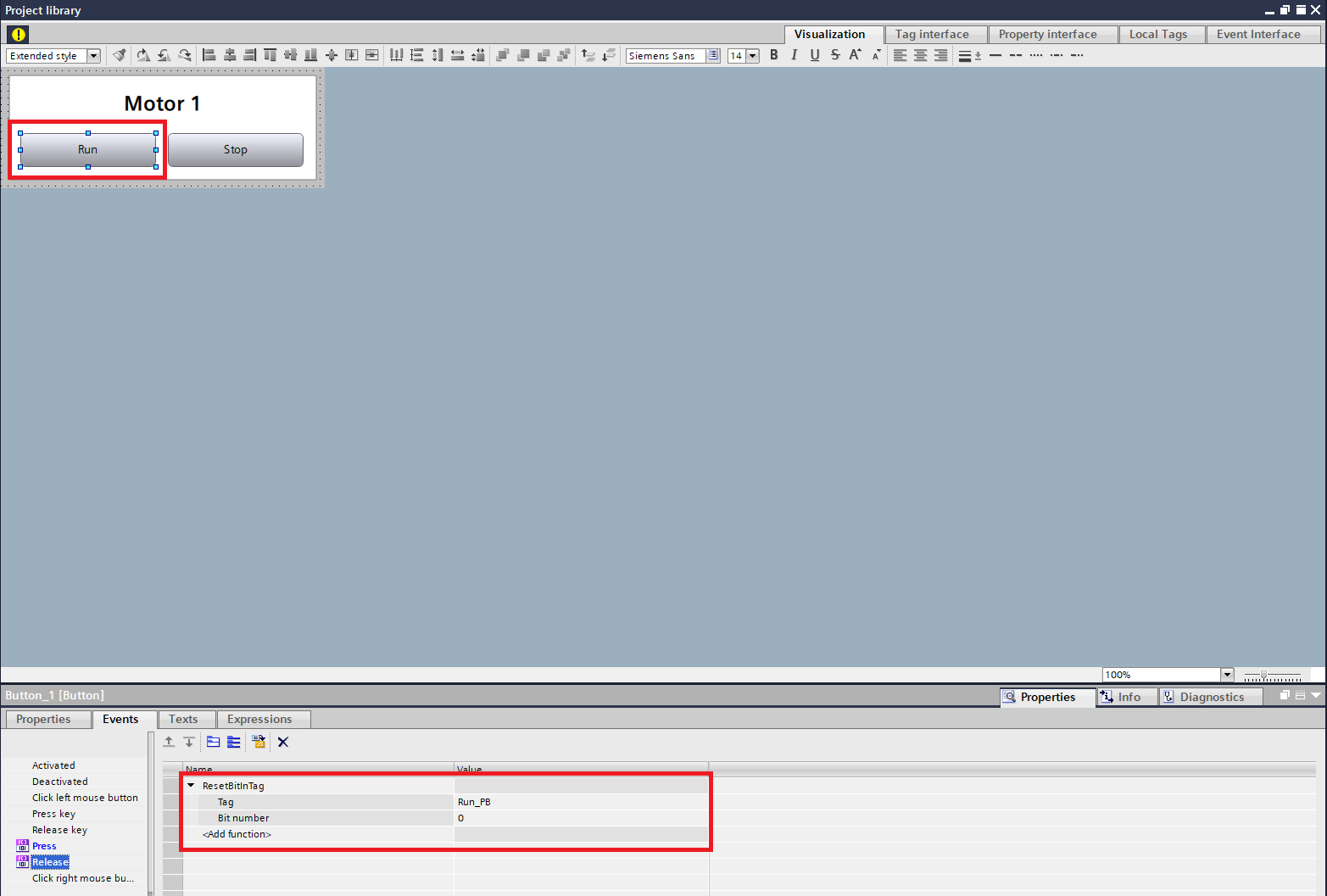

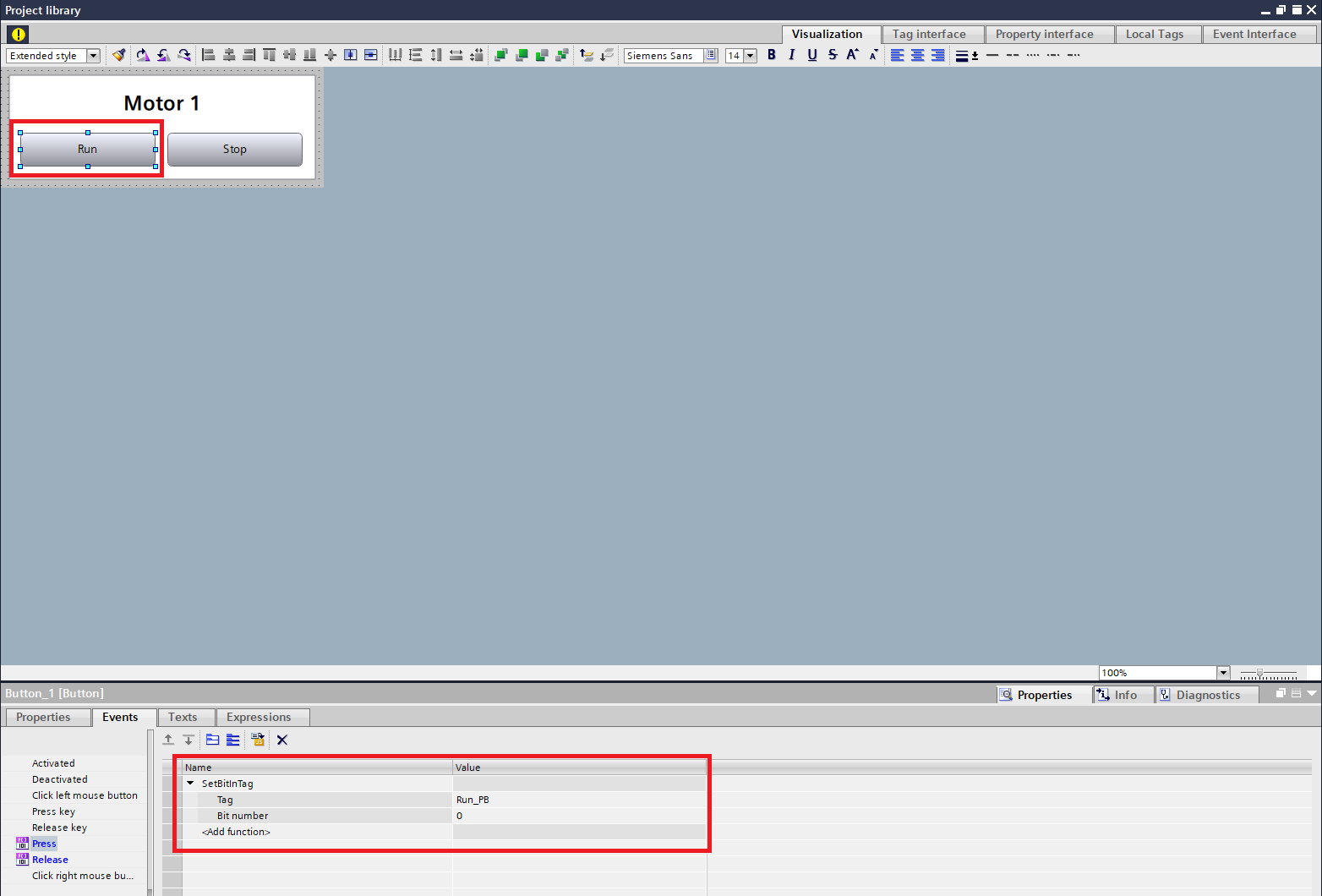

[Visualization]으로 넘어온 후 각 버튼들에 만들어놓은 태그를 넣어줍니다.

(Run버튼에 Run_PB , Run_Lamp / Stop버튼에 Stop_PB , Stop_Lamp 설정)

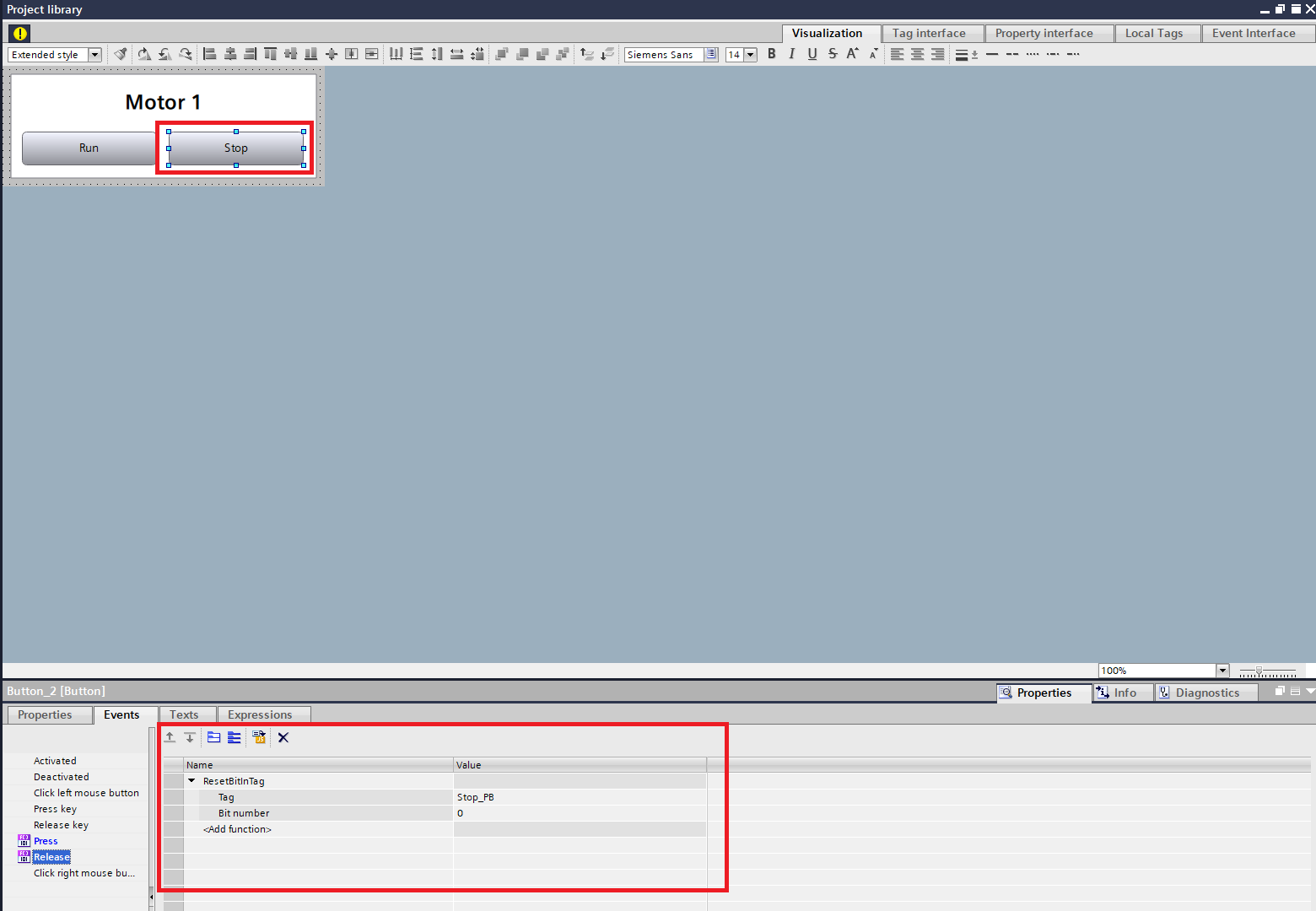

Stop도 동일하게 설정합니다.

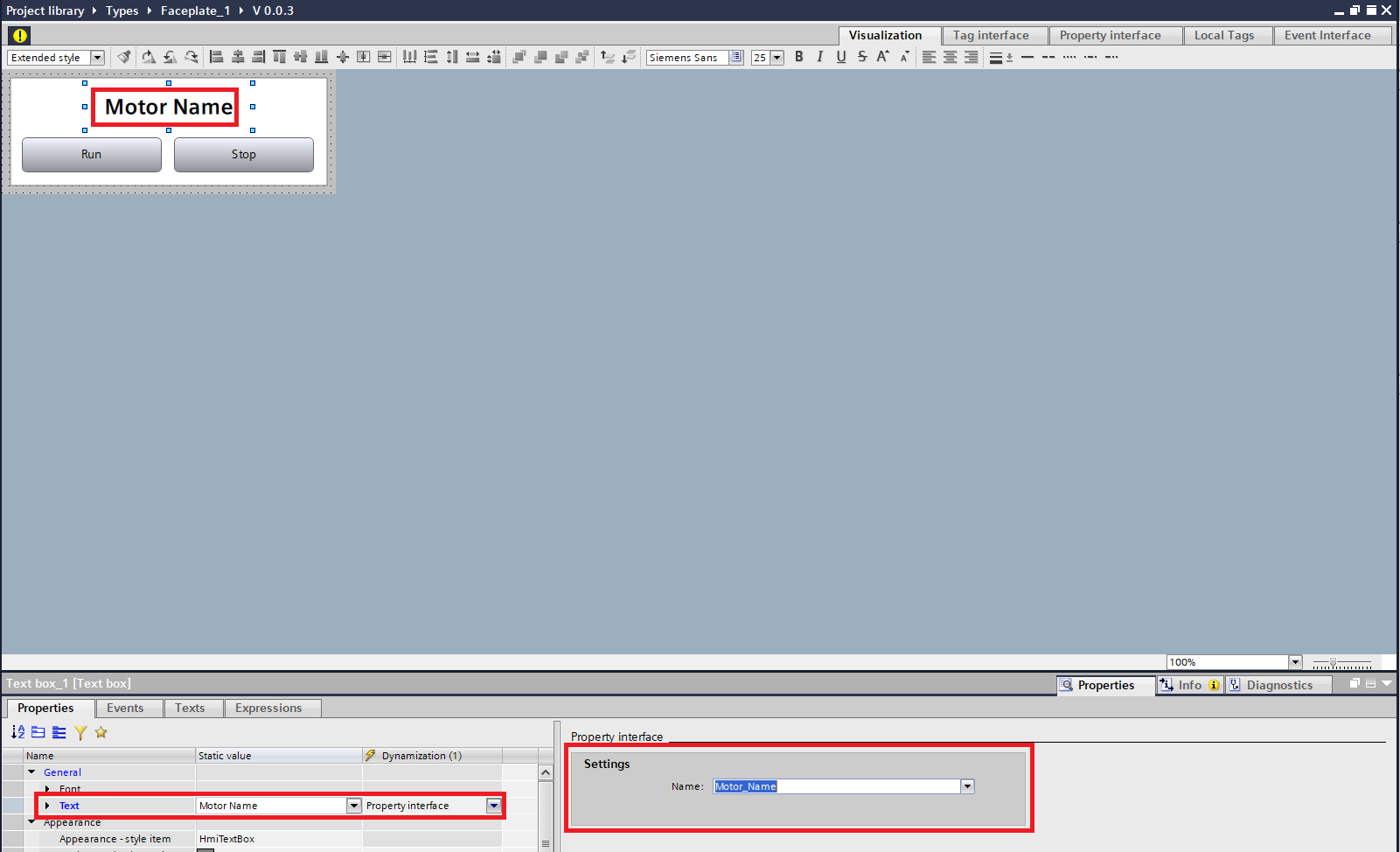

유닛이름에 대한 설정도 해줍니다.



위 설정이 모두 완료됬으면 해당 Faceplate를 Release해야 합니다.

좌측상단 느낌표 버튼을 눌러 도움말을 활성화 한 후 Release the version을 클릭하여 Faceplate 만들기 작업을 마무리합니다.

---

2. Faceplate 불러오기

위에서 만든 Faceplate를 화면에 적용해 보겠습니다.

우측 Libraries 탭에는 만들어 놓은 Faceplate가 있습니다.

Drag & Drop하여 불러옵니다.

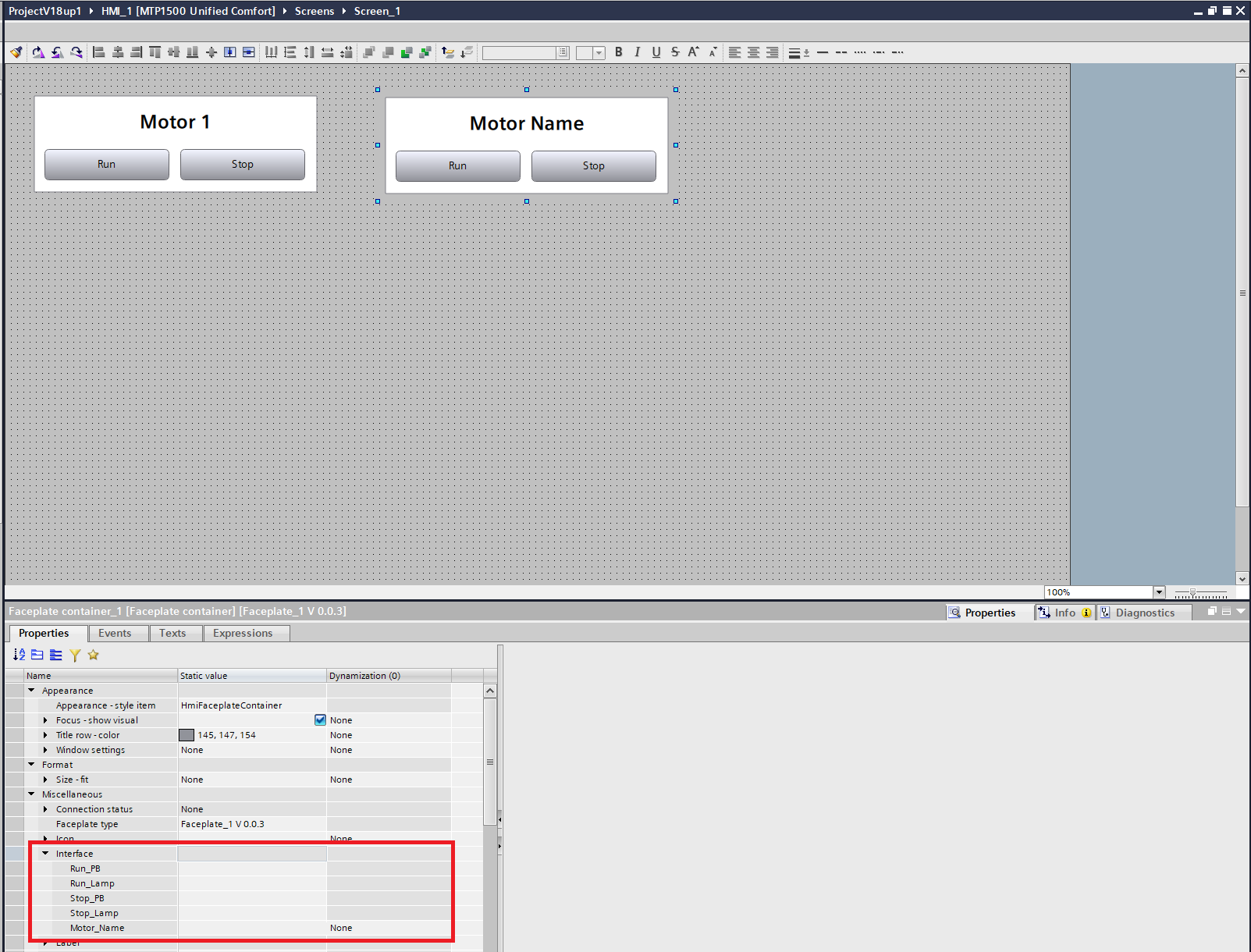

불러온 Faceplate의 Properties를 보면 Interface란에 미리 설정해 두었던 항목들이 보입니다.

이곳에 PLC와 연동할 수 있는 태그를 넣어주면 됩니다.
