Siemens Wincc Unified Faceplate 적용해보기_2

안녕하세요



오늘은 Wincc Unified의 Faceplate 적용해보기 2편입니다.



저번에는 개별태그를 생성해서 Faceplate를 만들었는데요. 오늘은 UDT를 이용한 Faceplate만들기를 해보겠습니다.



2025.03.09 - [PLC/지멘스] - Wincc Unified Faceplate 적용해보기_1

---

1. UDT 생성

PLC - PLC data types 항목에서 UDT를 생성합니다.

이전 포스팅에서 만들었던 대로 모터 정/역에 대한 태그만 추가했습니다.



PLC에서 만든 UDT를 HMI에서도 사용이 가능하게끔 라이브러리로 해당 UDT를 복사합니다.



아래와 같이 라이브러리에 정상적으로 등록이 완료됬습니다.

---

2. Faceplate 생성

Faceplate를 만들 항목을 선택한 후 마우스 우클릭 - Create faceplate를 클릭합니다.

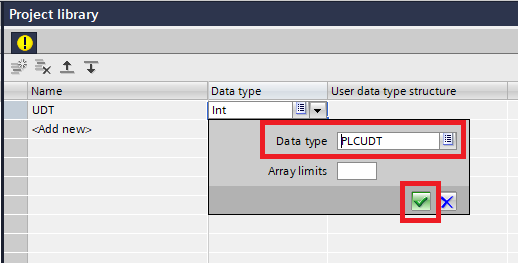

Tag interface 탭에서 만들어놓은 UDT를 선택합니다.

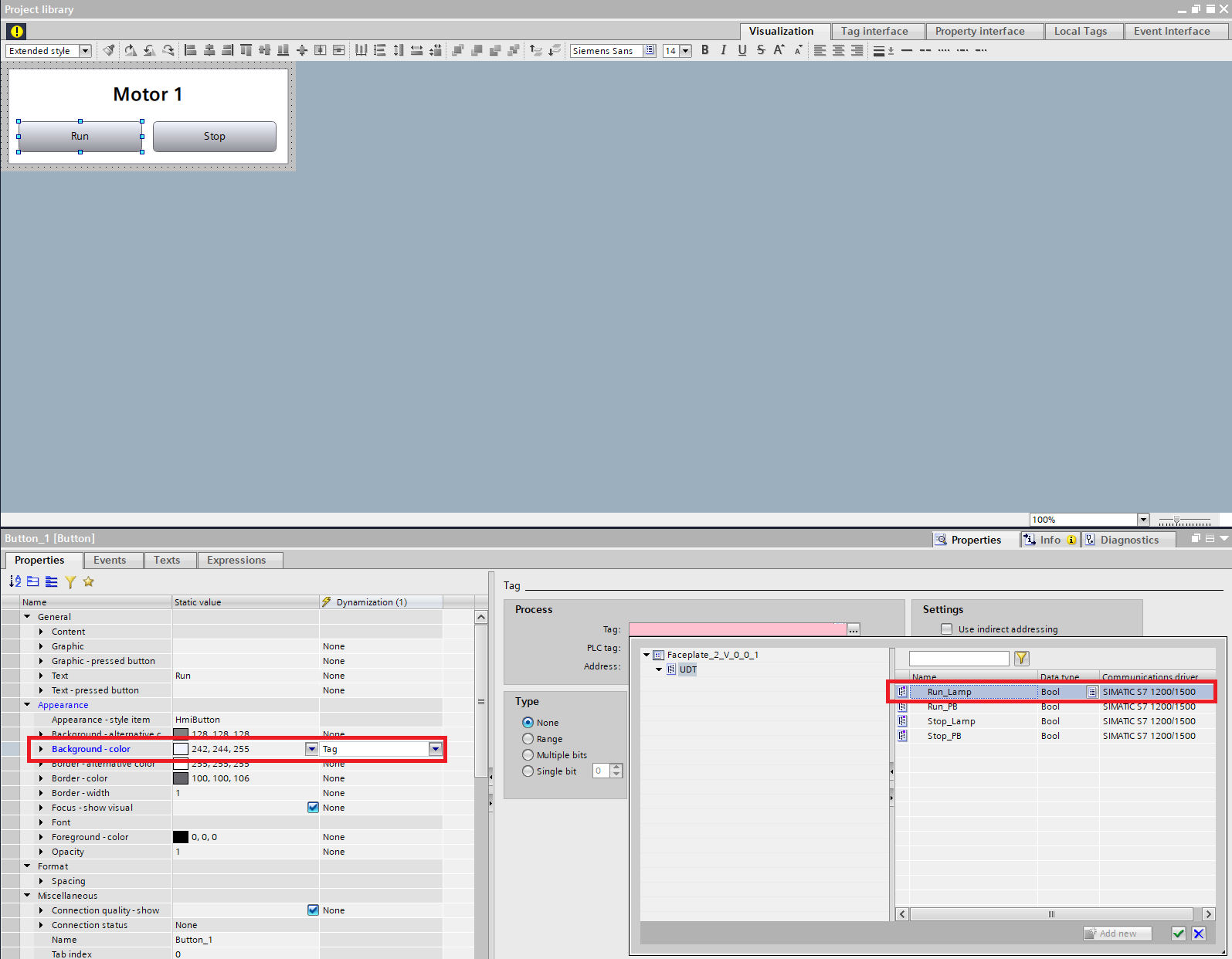

Visualization탭으로 이동 후 버튼별로 태그를 매칭합니다.



태그매칭 완료 후 Release the version 클릭

---

3. Faceplate 불러오기

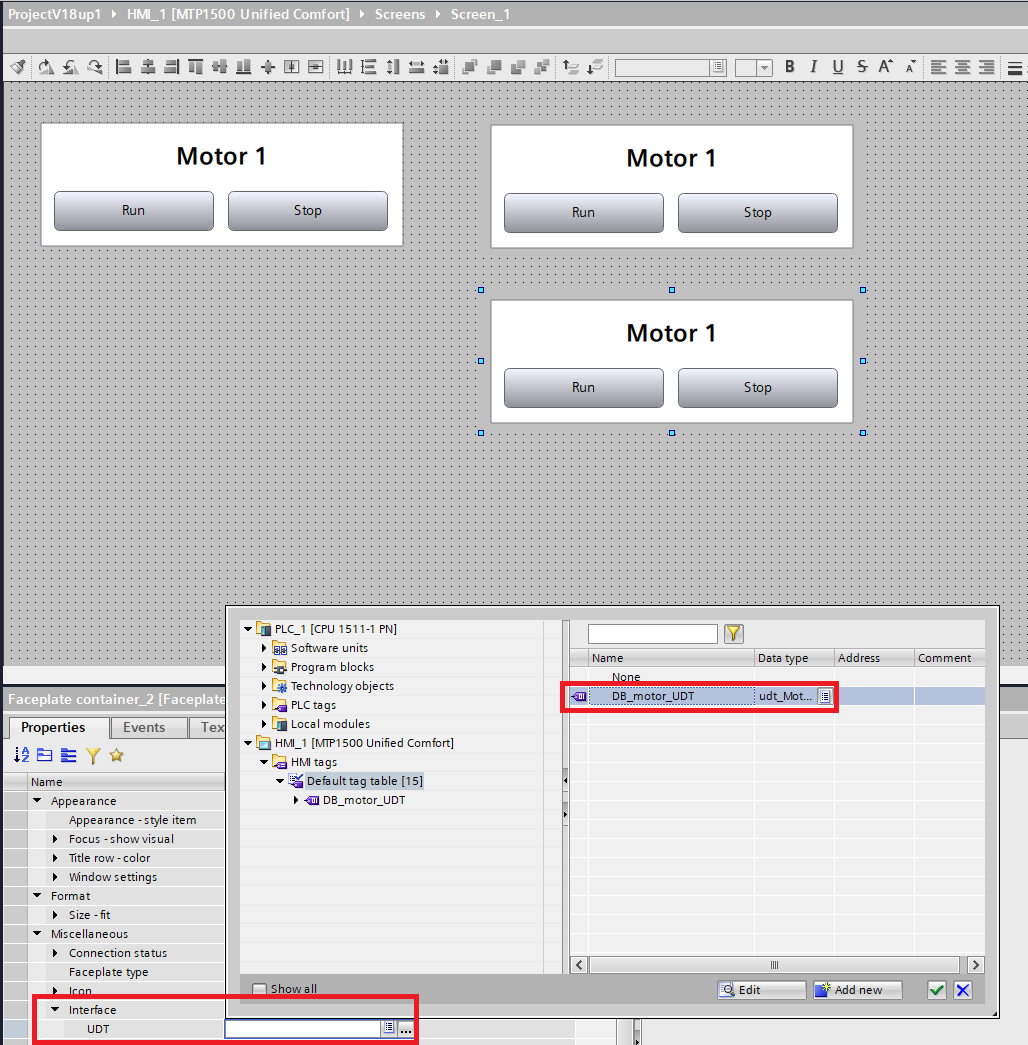

만들어놓은 Faceplate를 드래그하여 불러옵니다.



Faceplate에 설정해 놓은 UDT와 PLC의 UDT를 매칭해주면 설정 완료입니다.
