2025.07.19 - [PLC/지멘스] - TIA Portal PNPN Coupler 사용법 알아보기 1편 TIA Portal PNPN Coupler 사용법 알아보기 1편안녕하세요 오늘은 PLC 간 인터페이스 방식인 PNPN Coupler의 사용법에 대해 알아보겠습니다. 구글에 검색을 해보면 아주 자세히 설명을 해주네요 ㅎㅎ PNPN커플러에는 슬롯이 두개가 있습니다.아래yongyong22.tistory.com 안녕하세오 오늘은 PNPN커플러를 사용하여 PLC 간 Interface를 하는 방법 2편 입니다. 이전에 했던 포스팅은 같은 프로젝트에 PLC를 2개 추가 후 설정하는 방법이었는데요 이번 포스팅은 다른 프로젝트끼리 PLC연결설정을 하는 방법을 알아보겠습니다. 1. 새 프로젝트 생성 후 Inter..

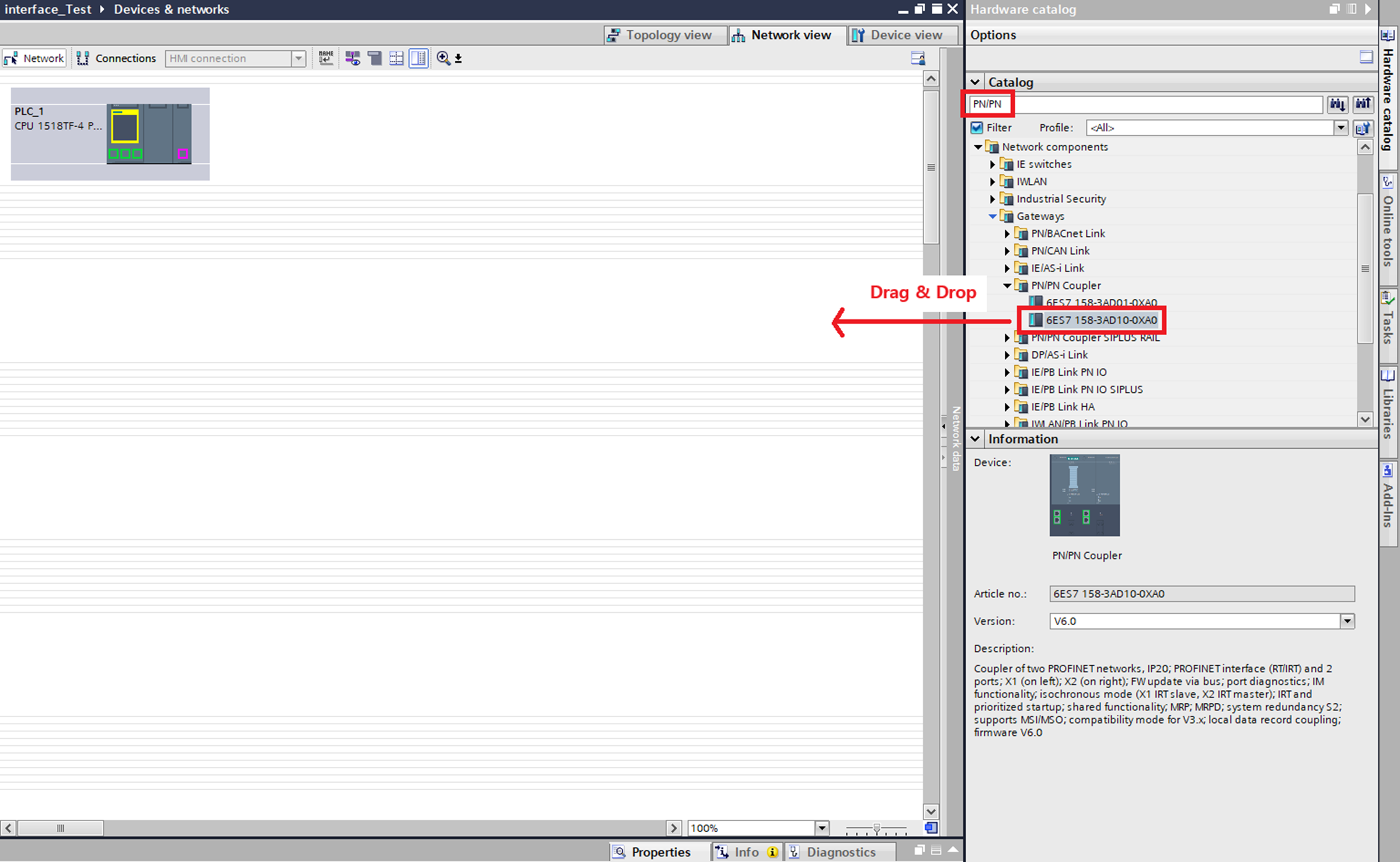

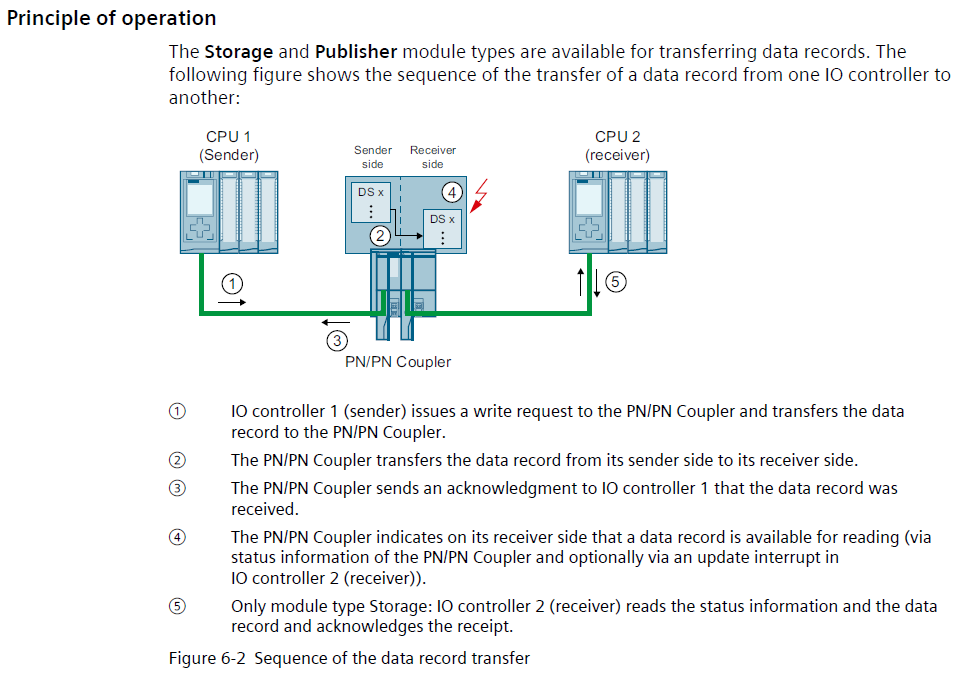

안녕하세요 오늘은 PLC 간 인터페이스 방식인 PNPN Coupler의 사용법에 대해 알아보겠습니다. 구글에 검색을 해보면 아주 자세히 설명을 해주네요 ㅎㅎ PNPN커플러에는 슬롯이 두개가 있습니다.아래 그림처럼 통신할 각각의 PLC를 하나씩 연결해주면 됩니다. 메뉴얼을 찾아보니 허브를 통해 여러기기를 연결하는 방식도 가능하다고 되어 있습니다.(직접 해보진 않았습니다 ㅎㅎ)1. 새 프로젝트 생성 후 Interface 할 기기 추가Hardware catalog에서 PN/PN검색하면 PN/PN Coupler가 나옵니다.드래그하여 기기를 추가해 줍니다. (PLC도 마찬가지로 추가해 주면 됩니다.)2. CPU - PN/PN Coupler 연결설정PNPN커플러 슬롯에 각각의 PLC를 연결해 줍니다3. IP설..

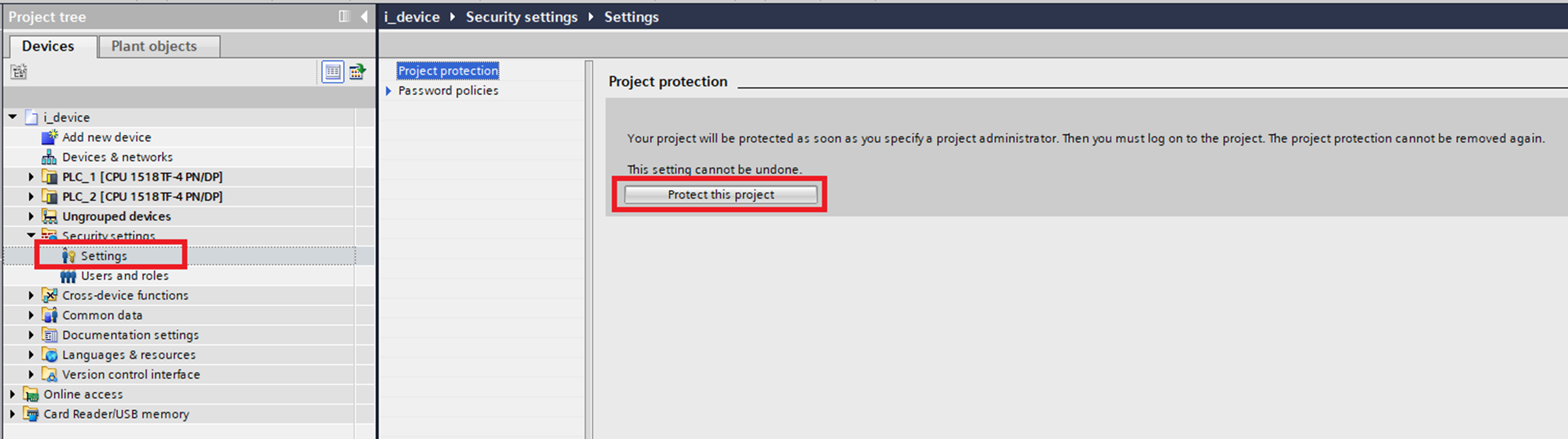

안녕하세요 오늘은 TIA Portal 에서 프로젝트 암호를 설정하는 방법을 알아보겠습니다. 1. Project tree - Security settings - settingsProtect this project를 클릭합니다. 2. User name, password를 입력 후 OK

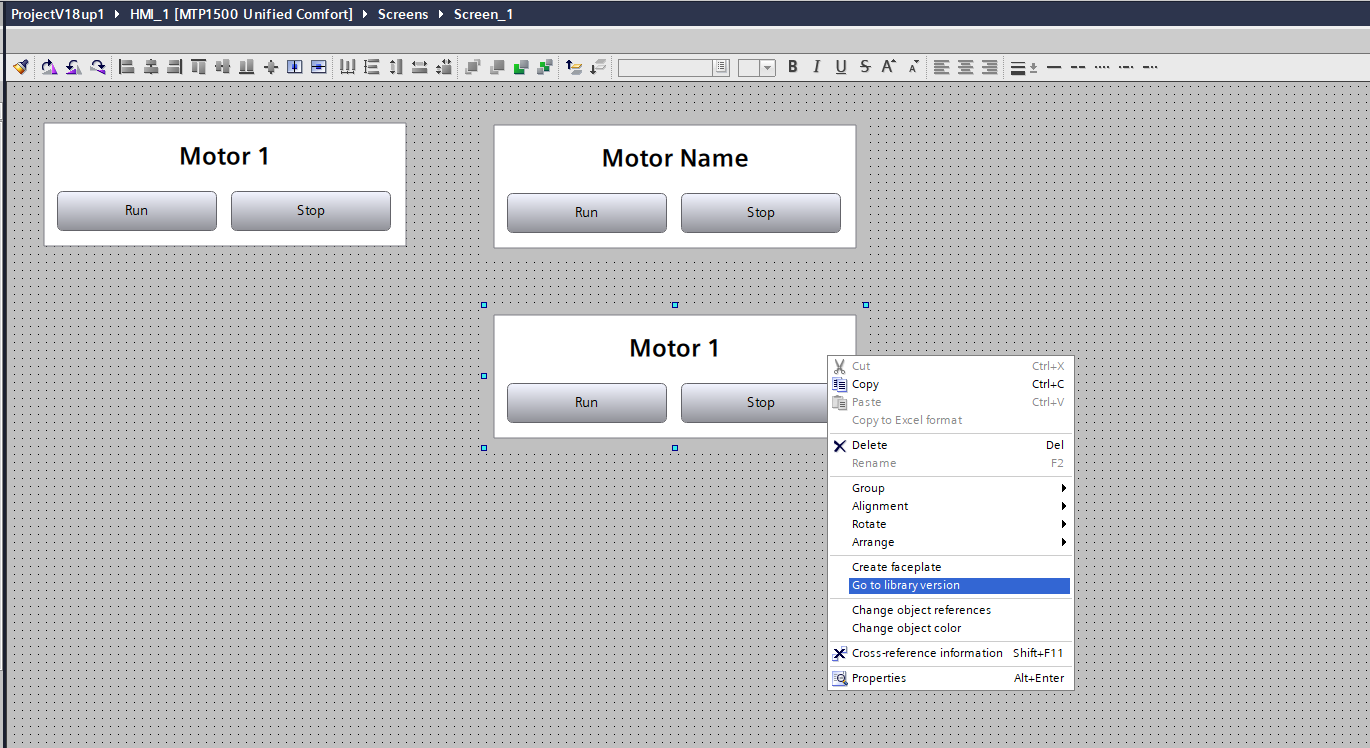

안녕하세요 저번 포스팅에서는 Faceplate를 만드는 방법에 대한 포스팅을 했는데요 오늘은 이미 만들어져 있는 Faceplate를 수정하는 방법, 수정된 Faceplate를 프로젝트에 적용하는 방법을 알아보겠습니다. 2025.03.09 - [PLC/지멘스] - Siemens Wincc Unified Faceplate 적용해보기_21. 수정 할 Faceplate 찾기 및 수정하기수정하려는 Faceplate를 우클릭 후 Go to library version을 클릭합니다. 그럼 아래와 같이 해당 Faceplate가 표시되는데요.여기서 해당 Faceplate를 우클릭 - Edit type을 선택합니다. Faceplate 설정화면으로 진입한 뒤 필요한 부분을 수정합니다.그 후 release the versio..

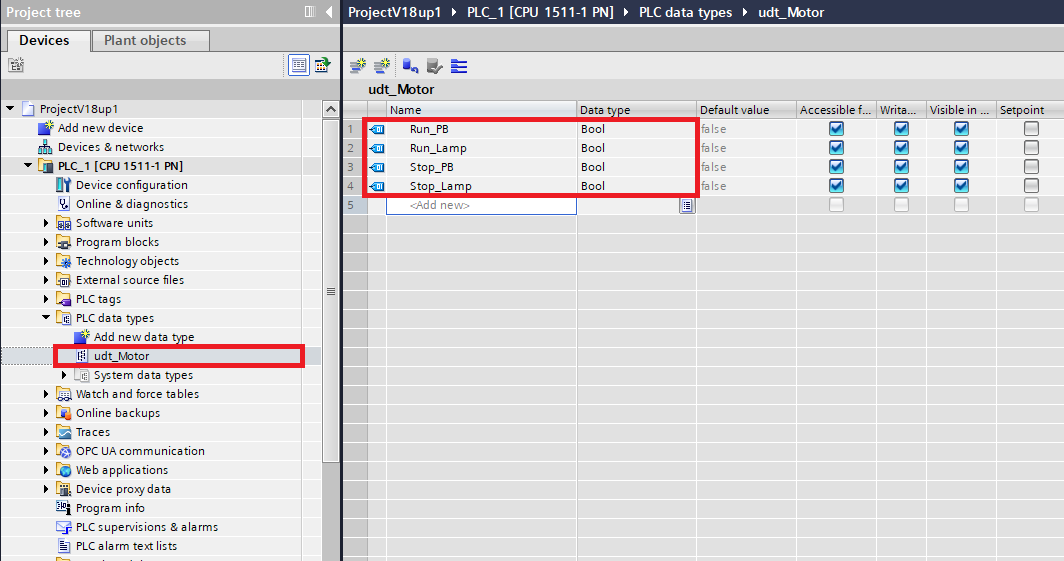

안녕하세요  오늘은 Wincc Unified의 Faceplate 적용해보기 2편입니다. 저번에는 개별태그를 생성해서 Faceplate를 만들었는데요. 오늘은 UDT를 이용한 Faceplate만들기를 해보겠습니다. 2025.03.09 - [PLC/지멘스] - Wincc Unified Faceplate 적용해보기_11. UDT 생성PLC - PLC data types 항목에서 UDT를 생성합니다.이전 포스팅에서 만들었던 대로 모터 정/역에 대한 태그만 추가했습니다. PLC에서 만든 UDT를 HMI에서도 사용이 가능하게끔 라이브러리로 해당 UDT를 복사합니다. 아래와 같이 라이브러리에 정상적으로 등록이 완료됬습니다.2. Faceplate 생성Faceplate를 만들 항목을 선택한 후 마우스 우클릭 - Crea..

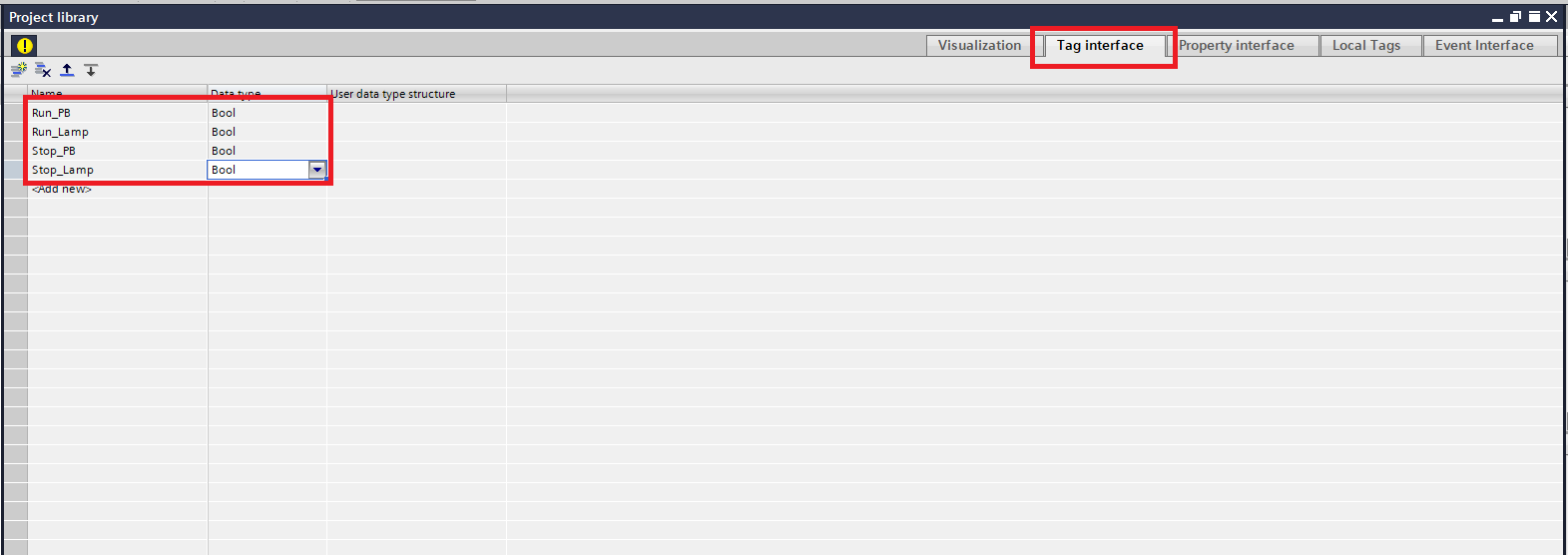

안녕하세요 오늘은 Wincc Unified의 기능중 하나인 Faceplate를 사용하는 방법을 알아보겠습니다. Faceplate란 어떤 버튼이나 램프의 묶음을 하나의 그룹으로 지정해서 재사용이 가능하게끔 만드는 기능이라고 생각하시면 됩니다.1. Faceplate 생성먼저 Faceplate로 지정할 버튼을 만들어 보겠습니다.저는 Motor의 정/역 동작을 할 수 있는 간단한 버튼을 만들었습니다. 만들어놓은 버튼들을 모두 선택한 뒤 마우스 우클릭 - Create faceplate를 선택합니다. 그럼 아래 그림과 같은 창으로 이동이 되는데요이곳은 faceplate의 각종 설정을 할 수 있는 공간입니다. 먼저 우측상단에 [x]표시를 눌러 도움말을 해제합니다. 그럼 여러개의 창이 나타나는데요.거기서 [Tag In..

2025.02.21 - [PLC/지멘스] - Wincc Unified 사용자 로그 남기기 1 (GMP, Audit Trail)안녕하세요 오늘은 GMP의 추가기능에 대해 알아보겠습니다. 저번 포스팅에서는 간단히 로그인, 버튼조작에 대한 로그만 남기는 것이 목적이었다면이번 포스팅은 추가기능을 통해 확인메세지를 띄우거나, 허가된 작업자만 조작을 하도록 할 수 있는 기능을 추가해 보겠습니다.먼저 Text and graphic lists로 들어가서 Acknowledge기능에 사용할 Text List를 만들어줍니다.버튼을 누르는 이유를 선택하도록 하는 기능이기에 선택지를 미리 만들어 놓는 작업입니다. Runtime Settings - Good Manufacturing Practice - Configuration c..

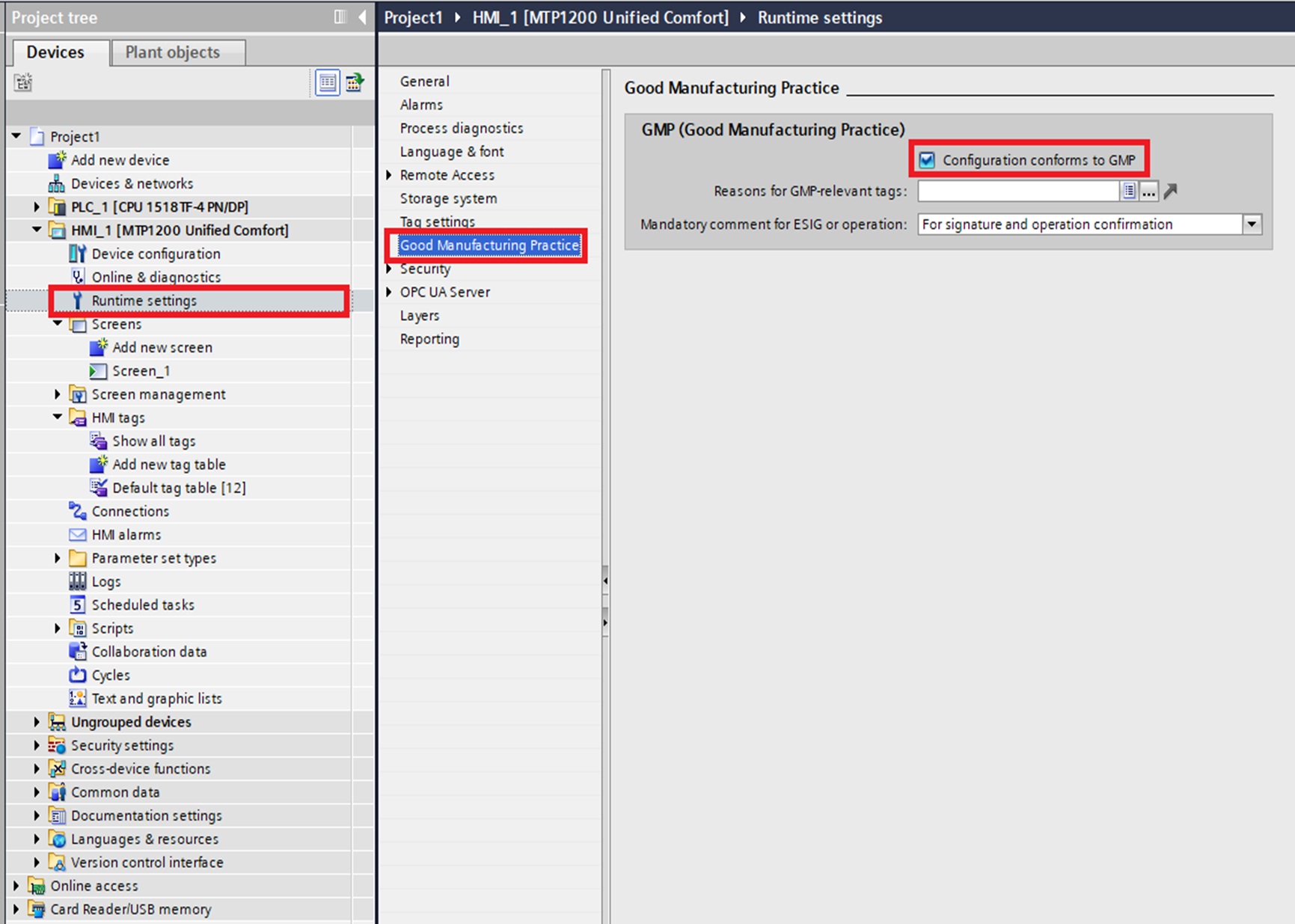

안녕하세요 오늘은 Wincc Unified의 [GMP]라는 기능에 대해 알아보겠습니다. GMP기능을 간단히 설명하자면 HMI에 어떤 버튼이 언제 눌렸고, 어떤 사용자가 언제 로그인했는지 등의 로그를 남기는 기능입니다. 세팅방법은 크게 어렵지 않습니다. GMP 사용설정 및 로그 기능 추가, 원하는 태그에 GMP기능 설정만 해주면 됩니다.차근차근 설정해 보겠습니다. Runtime Settings - Good Manufacturing Practice - Configuration conforms to GMP 체크설정. Logs - Audit trail 추가 HMI tags - 로그를 남길 태그에 GMP기능 설정 추가 - Confirmation type은 None으로 설정(저는 bool tag와 int tag를 ..

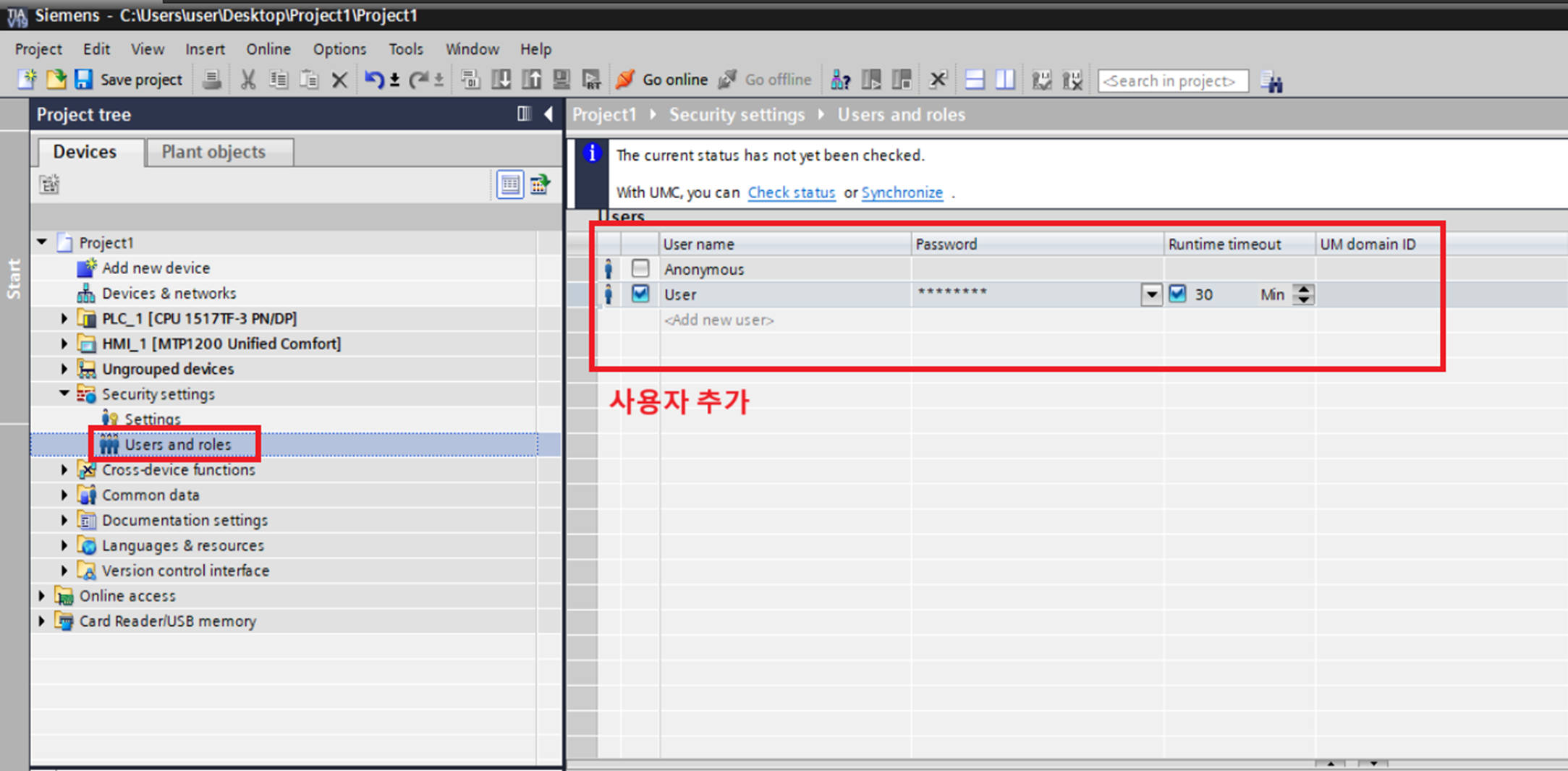

HMI는 Human - Machine Interface의 약자입니다. 말 그대로 인간과 기계 사이에서 인터페이스를 해주는 역할을 맡고 있는데요. 그렇기 때문에 기계, 자동화설비의 간단한 움직임부터 복잡한 연산, 세팅값 등 설비의 모든 것이 다 들어가 있다고해도 과언이 아닙니다. 따라서 설비에 대해 잘 모르는 사람이 이것저것 마음대로 만질 수 없도록 유저등급에 따른 보안설정은 필수인데요. 오늘은 이처럼 중요한 보안설정을 하는 방법을 알아보겠습니다.먼저 TIA Portal을 실행합니다.그 후 User and roles로 들어가서 사용자를 추가 해 보겠습니다. 저는 총 3단계의 보안등급을 설정했습니다.단순히 설비의 상태만 확인 할 수 있는 Monitor 등급간단한 조작을 할 수 있는 Operator 등급HMI..

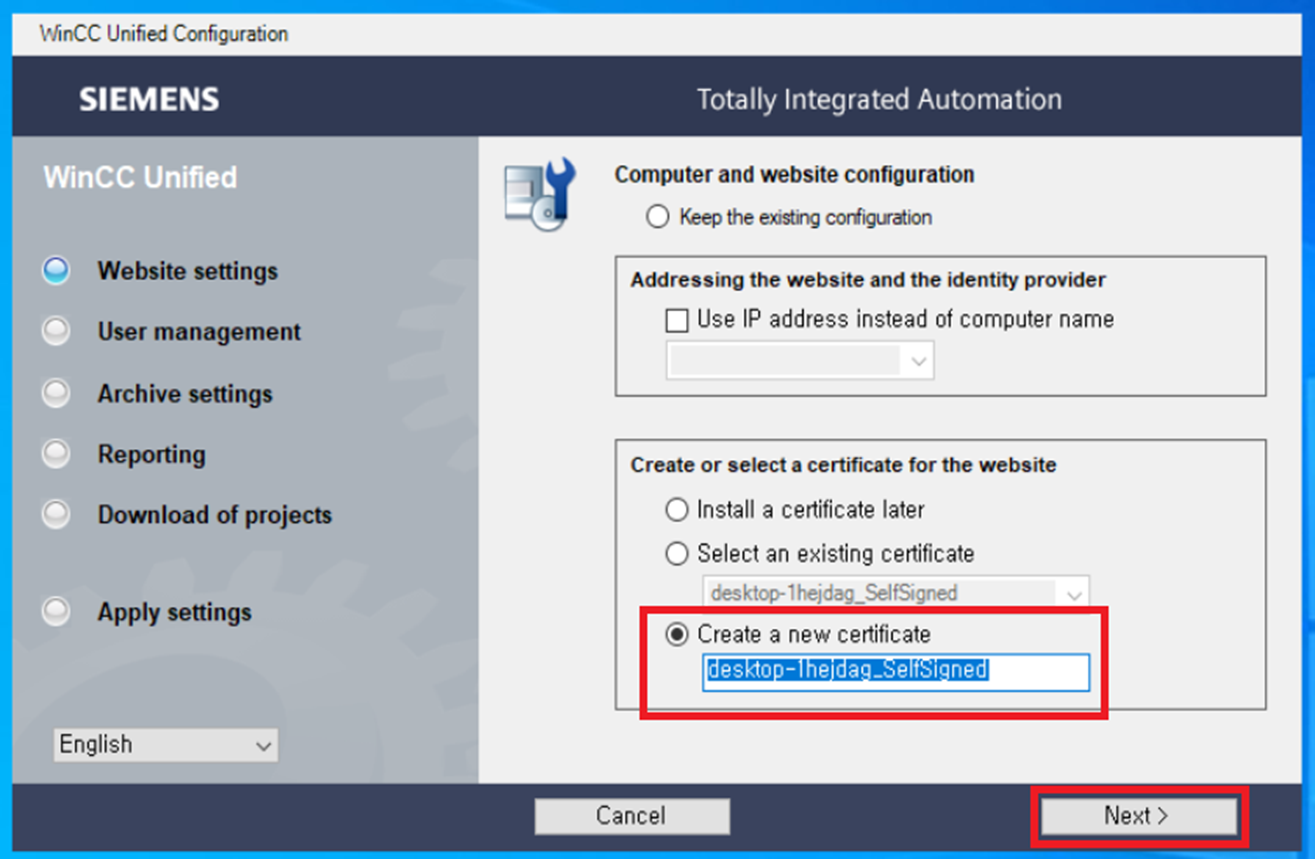

안녕하세요 오늘은 Wincc Unified의 시뮬레이션 기능을 세팅해 보겠습니다. 미쓰비시나 Wincc 처럼 기존에 제가 사용하던 HMI는 시뮬레이션이 버튼 하나로 모두 동작이 됬는데요. Wincc Unified는 좀 다릅니다.. 왜 다르게 만들었는지는 모르겠지만 일반 HMI보다 사용방법부터 시뮬레이션 돌리는 것 까지 조금은 복잡합니다.먼저 WinCC Unified Configuration을 실행합니다. Create a new certificate 선택 후 Next Select local or central user management in TIA Portal 선택 후 Next 전부 Next를 눌러줍니다. User management선택 후 Accept를 누릅니다.그러면 log off할꺼냐고 뜨는데 [아..
