WinCC Unified Simulation 세팅하기

안녕하세요 오늘은 Wincc Unified의 시뮬레이션 기능을 세팅해 보겠습니다.



미쓰비시나 Wincc 처럼 기존에 제가 사용하던 HMI는 시뮬레이션이 버튼 하나로 모두 동작이 됬는데요.



Wincc Unified는 좀 다릅니다.. 왜 다르게 만들었는지는 모르겠지만 일반 HMI보다 사용방법부터 시뮬레이션 돌리는 것 까지 조금은 복잡합니다.

---

먼저 WinCC Unified Configuration을 실행합니다.

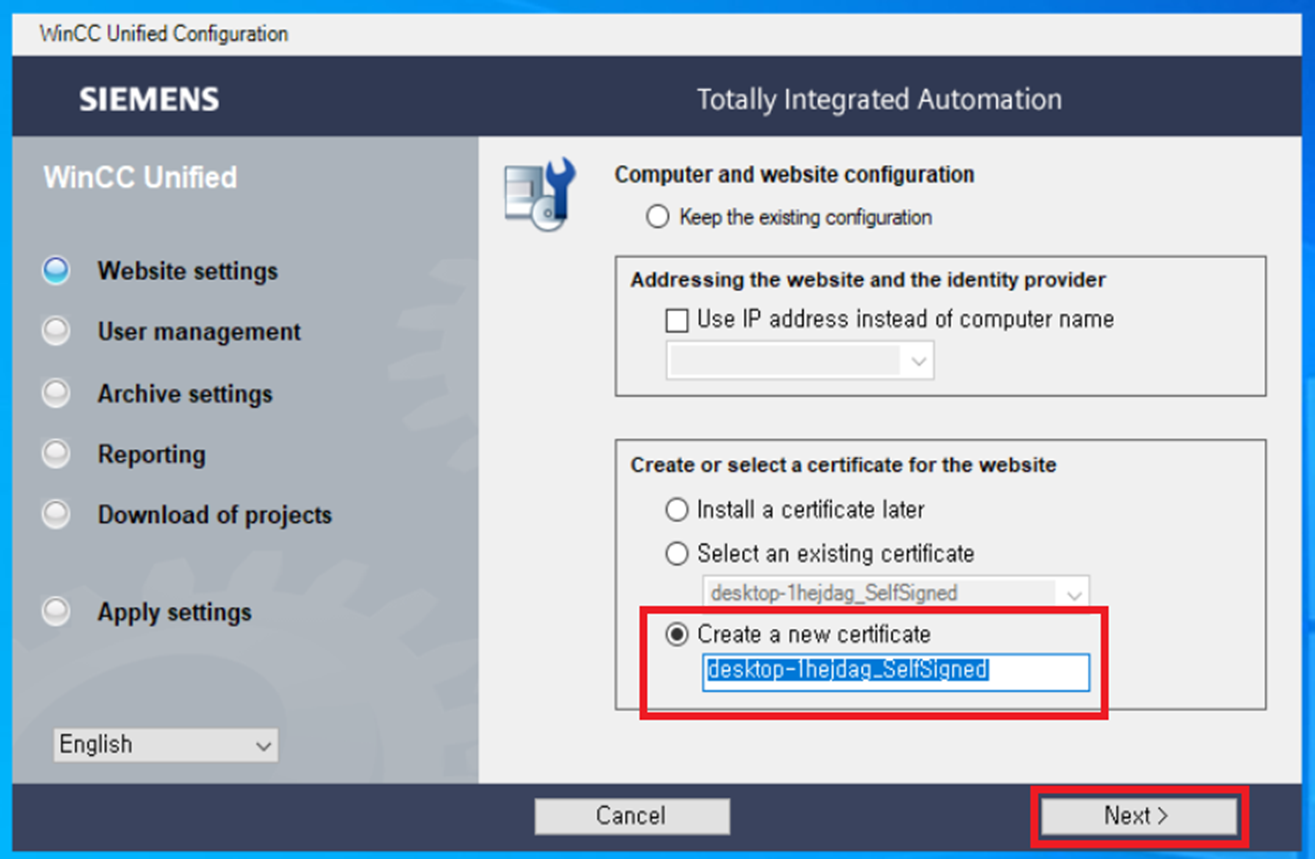

Create a new certificate 선택 후 Next



Select local or central user management in TIA Portal 선택 후 Next



전부 Next를 눌러줍니다.



User management선택 후 Accept를 누릅니다.

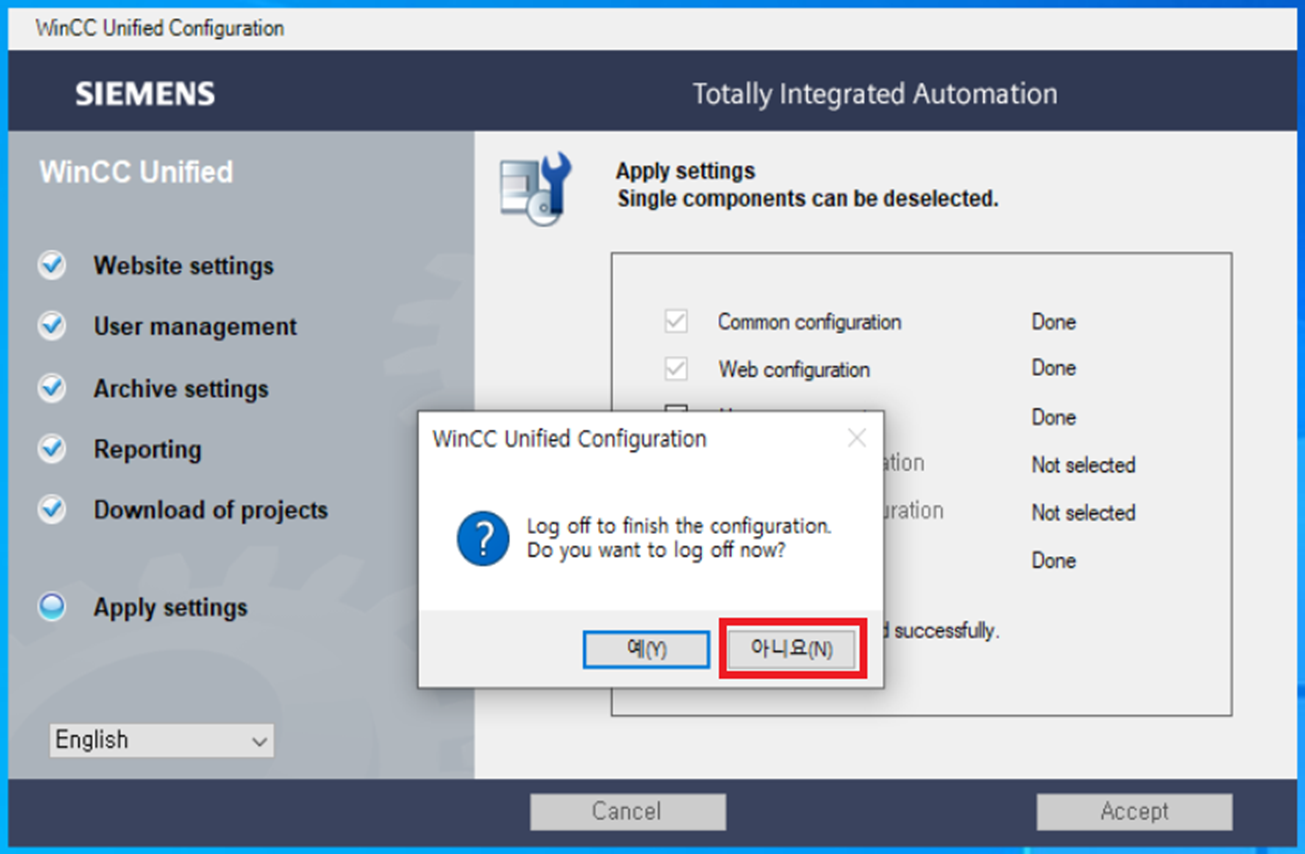

그러면 log off할꺼냐고 뜨는데 [아니요]를 눌러줍니다.

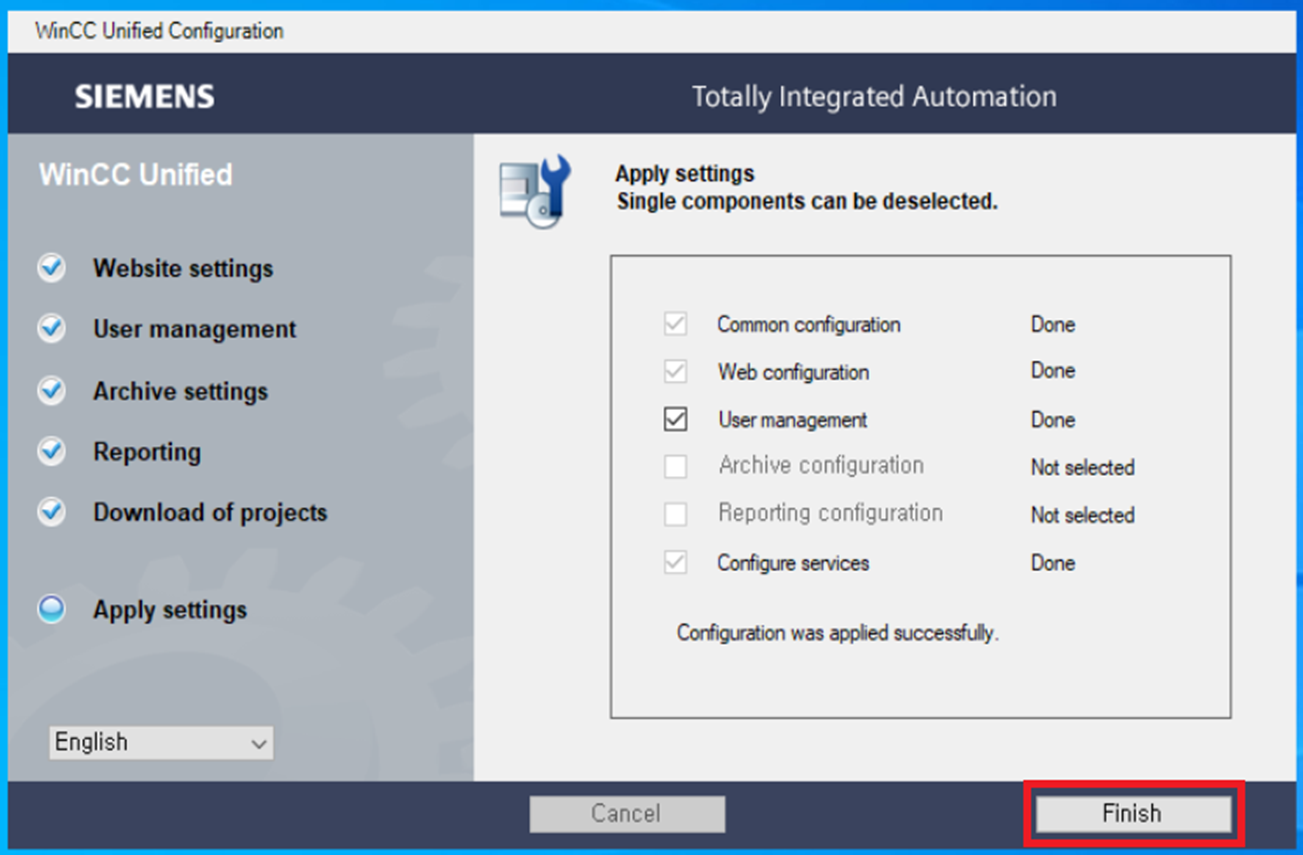

Configuration was applied successfully가 나오면 세팅완료 입니다.

Finish버튼을 눌러 세팅을 완료해줍니다.

---

그 다음은 유저정보를 추가해야 합니다.

TIA Portal을 실행 후 User and roles에 들어가서 User정보를 추가합니다.



암호규칙을 잘 준수해서 User name과 Password를 입력하구요



시뮬레이션이 잘 동작되는지 확인을 위한 버튼 몇개를 추가해 보겠습니다.

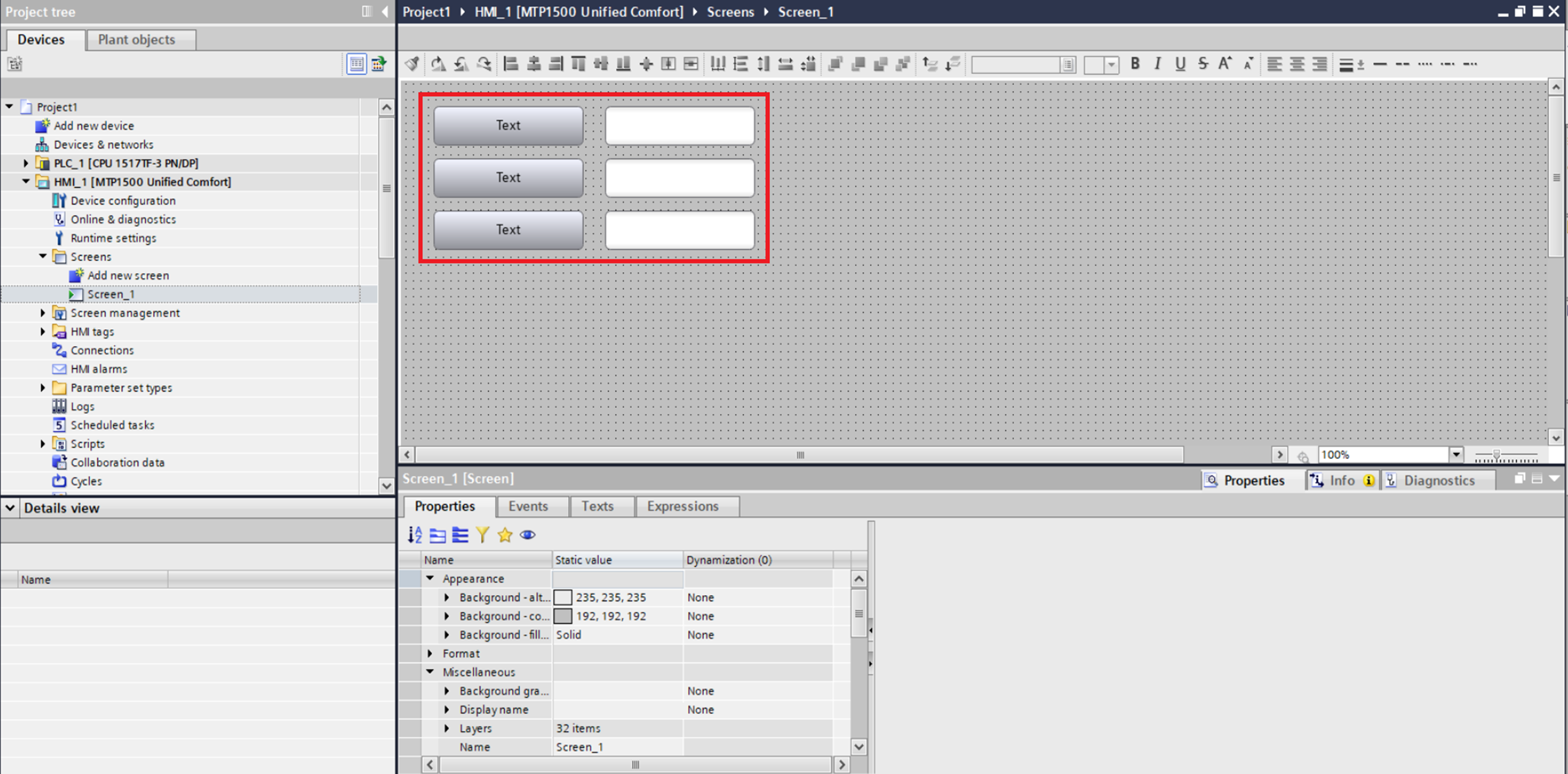

저는 버튼 3개와 IO Field 3개를 추가했습니다.

---

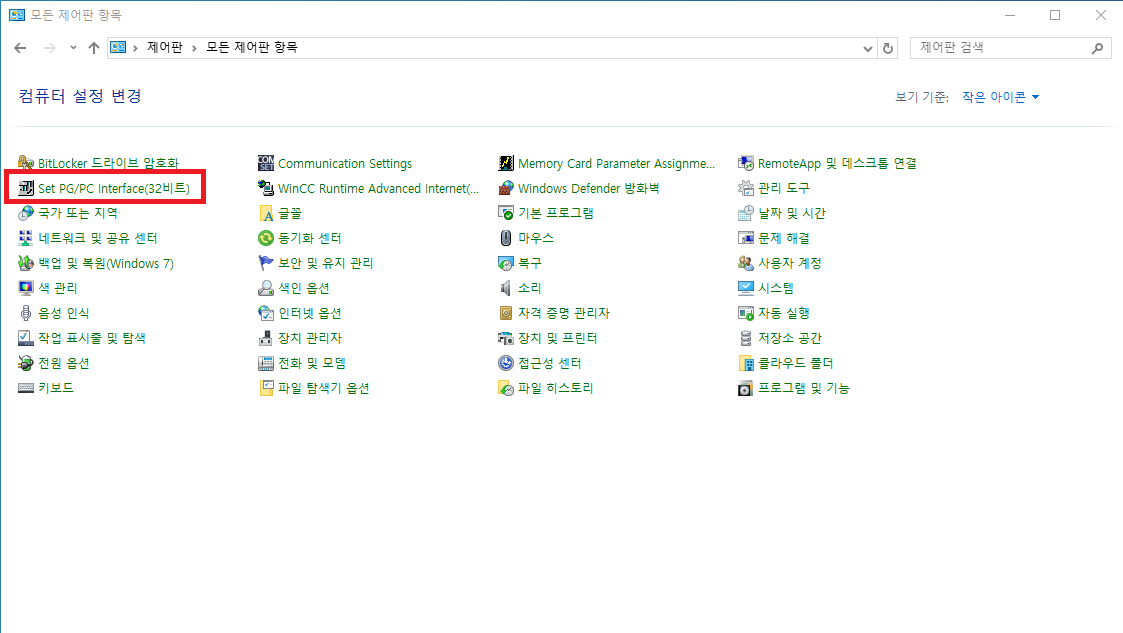

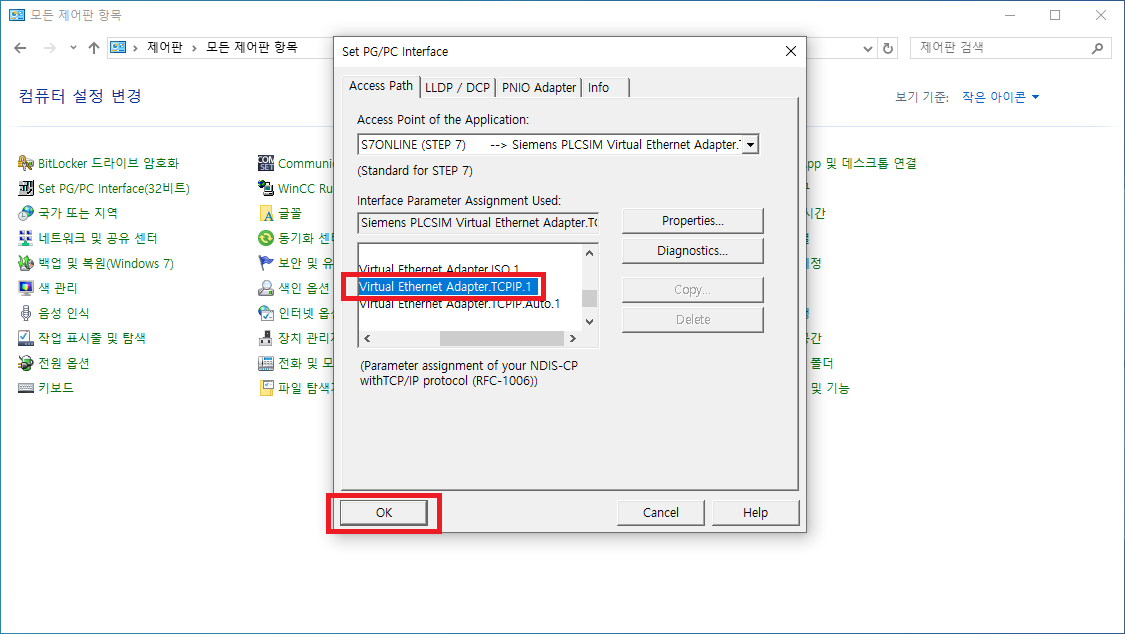

이제 설정은 모두 끝났습니다.

시뮬레이션을 동작시켜 보겠습니다.

시뮬레이션 동작 전 Compile을 먼저 하구요. 그 다음에 옆에있는 시뮬레이션 버튼을 클릭합니다.

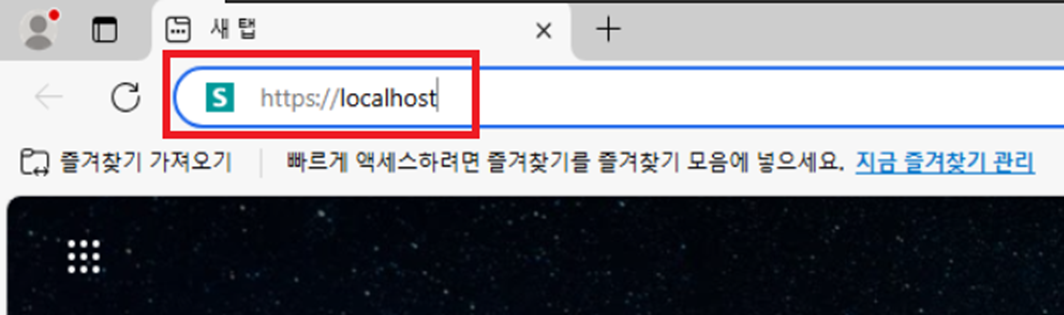

인터넷(크롬, 엣지 등등)을 열어 검색창에 "https://localhost" 를 타이핑하여 들어갑니다.

(V19 이후버전은 localhost를 타이핑 할 필요 없이 자동으로 실행되도록 변경된 것 같습니다.)



WinCC Unified RT를 선택해서 들어갑니다.



위에서 설정한대로 시뮬레이션이 동작되는 것을 확인할 수 있습니다.
